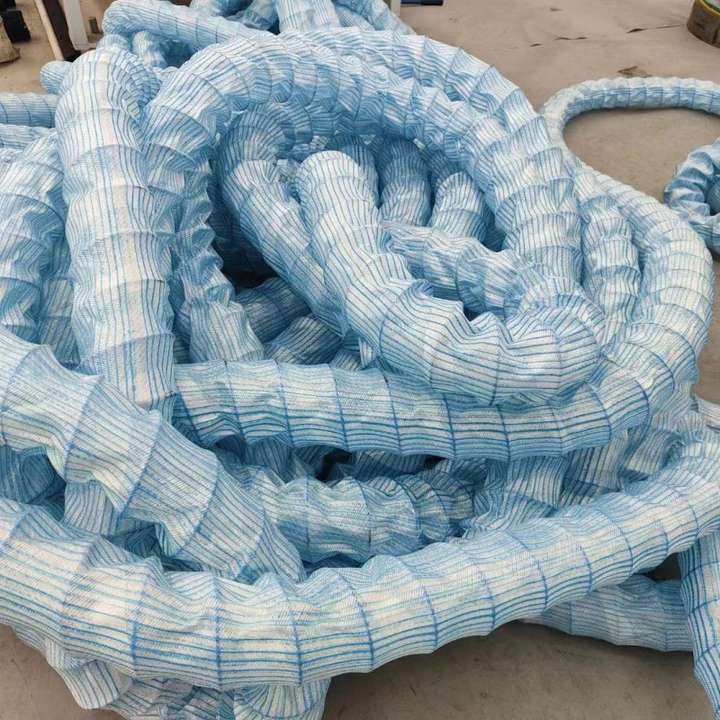

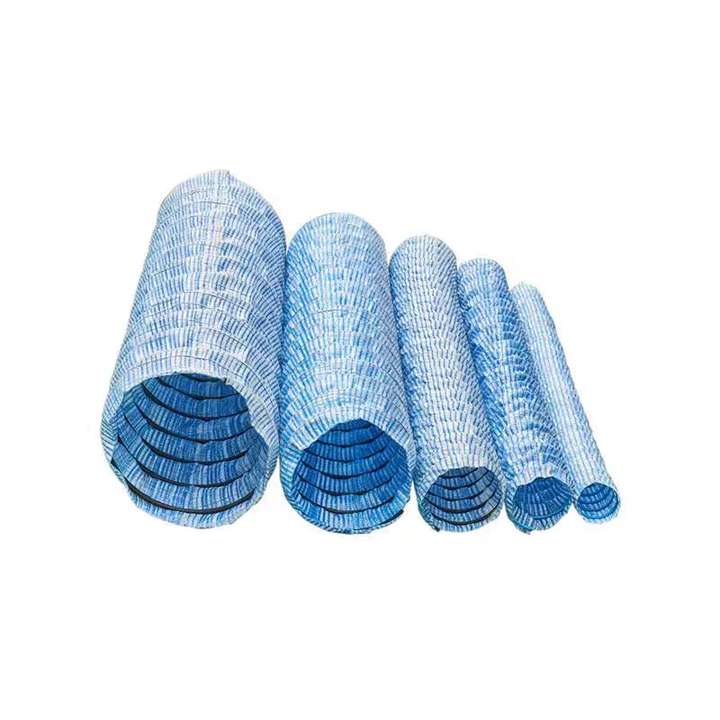

揭秘—軟式透水管的功能和施工方法！1. 多維排水導水系統 - 立體透水結構：內層由高強度鋼絲圈支撐（鋼絲強度≥380MPa），外層包裹透水土工布（透水率≥0.5cm/s），形成“透水-儲水-導水”三維通道，排水效率比傳統盲溝提升30%以上。 - 自適應地形能力：可彎曲半徑≤50cm，適應U型溝、弧形邊坡等復雜地形，尤其適合隧道拱墻、路基陰陽坡等異形排水場景。 2. 智能過濾抗堵機制 - 雙層過濾防護：內層無紡布（等效孔徑O95=0.07-0.2mm）攔截細顆粒泥沙，外層機織布（抗拉強度≥8kN/m）阻擋碎石，實測抗堵周期比傳統砂礫層延長5-8年。 - 淤堵自清潔設計：管壁均勻分布直徑3-5mm滲水孔（開孔率≥2%），水流沖擊可自動清除附著雜質，減少后期維護成本。 3. 全工況耐受性能 - 力學穩定性：軸向拉伸強度≥12kN/m，壓扁變形率≤5%（荷載80kPa），可承受路基碾壓、山體滑坡等動態荷載。 - 環境適應性：耐酸堿性（pH4-10）、抗凍融（-30℃~80℃），適用于鹽漬土、凍土等特殊地質，沿海工程可定制不銹鋼鋼絲防腐型。 4. 綠色環保特性 - 材料可循環：主體采用HDPE塑料（回收率≥90%），土工布為聚丙烯纖維（可降解率≥60%），符合GB/T 23721生態建材標準。 - 生態友好施工：無需大規模開挖，減少植被破壞，配合生態護坡時可直接嵌入草皮根系層，實現“排水+固坡”一體化。
二、標準化施工流程與關鍵技術 1. 前期準備：.放線與基礎處理 - 測量放樣：按設計圖紙用GPS定位排水路徑，坡度控制在1-3%（隧道環向管坡度≥2%，縱向盲溝≥0.5%），每隔10m設置標高控制樁。 - 溝槽開挖：采用機械開挖（槽寬=管徑+20cm，深度=管徑+15cm），人工修整至平整度誤差≤1cm，巖基段需鑿除凸出巖塊，鋪設5-10cm中粗砂墊層（含泥量＜3%）。 2. 管道鋪設：科學連接與定位固定 - 管道裁切：根據溝槽長度用專用剪刀切斷，端口打磨平整，嚴禁使用火焰切割（防止塑料融化堵塞孔眼）。 - 接頭處理：- 承插式連接：采用比管徑大一級的HDPE套筒（長度≥20cm），內壁涂抹PVC膠水，插入深度≥15cm，外用不銹鋼卡箍（間距10cm）固定。 - 三通/四通節點：使用定制橡膠接頭，接口處包裹2層透水土工布，并用尼龍扎帶十字交叉綁扎。 - 定位固定：每隔50cm用U型鋼筋卡（Φ8mm）固定于墊層，轉彎處加密至30cm，避免管道位移。 3. 過濾層與保護層施工 - 反濾層鋪設：管道兩側及頂部覆蓋10-15cm厚中粗砂（粒徑2-5mm），再鋪設一層透水土工布（搭接寬度≥20cm），形成“砂-布-土”三級過濾體系。 - 回填保護：- 輕型荷載區（如綠化帶）：回填素土分層夯實（每層厚度≤20cm，壓實度≥90%）。 - 重型荷載區（如路基）：先鋪10cm級配碎石（粒徑10-30mm），再澆筑C15混凝土保護層（厚度≥15cm），設置伸縮縫（間距5-8m）。 4. 系統調試與驗收- 通水試驗：分段注入清水（水位高度≥管徑2/3），觀測5min內水位下降速率（應≥1.5m/min），檢查接口處有無滲漏。 - 流量監測：在出水口安裝電磁流量計，設計流量偏差需≤±10%，必要時通過壓力傳感器（精度±0.1kPa）檢測管道內部負壓情況。 - 隱蔽工程驗收：拍攝施工影像資料，.記錄接頭位置、坡度轉折處，按GB 50268《給水排水管道工程施工及驗收規范》提交檢測報告。
三、特殊場景施工要點 1. 隧道排水工程- 環向管布置：沿襯砌拱墻每8-12m設置一道Φ50mm透水管，固定于初期支護表面，通過三通接入縱向盲溝（Φ100-150mm）。 - 縱向盲溝連接：與中央排水管交匯處設置反濾井，井內填充級配礫石（粒徑20-40mm），避免泥沙進入主管道。 2. 邊坡防護工程- 之字形鋪設：在坡體上按“之”字路徑開挖斜槽（坡度≤45°），管道間隔2-3m呈梅花形布置，坡腳處接入截水溝。 - 錨桿固定：在巖層邊坡使用Φ22mm錨桿（間距1.5m）穿透管壁固定，錨桿端頭用混凝土封閉，防止銹蝕。 3. 垃圾填埋場防滲- HDPE膜穿透處理：管道穿過防滲膜處采用雙法蘭密封（內層橡膠墊+外層HDPE法蘭），接縫處用熱楔焊機焊接（焊縫強度≥膜材強度90%）。 - 滲濾液導排：與滲濾液收集管連接時，設置Y型三通（帶單向閥），防止倒灌，管道上方覆蓋30cm厚卵石（粒徑50-100mm）。 上一篇植草格用在哪些地方？下一篇蓄排水板的鋪裝方法？ |
